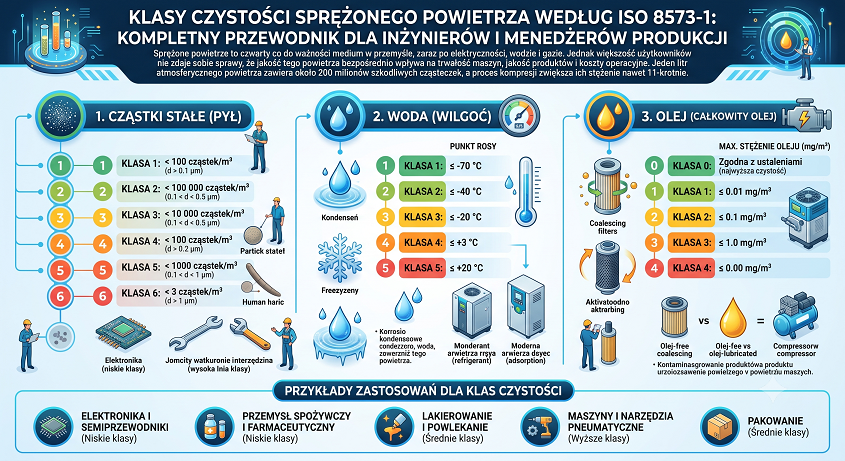

Klasy Czystości Sprężonego Powietrza Według ISO 8573-1: Kompletny Przewodnik dla Inżynierów i Menedżerów Produkcji
Sprężone powietrze to czwarty co do ważności medium w przemyśle, zaraz po elektryczności, wodzie i gazie. Jednak większość użytkowników nie zdaje sobie sprawy, że jakość tego powietrza bezpośrednio wpływa na trwałość maszyn, jakość produktów i koszty operacyjne. Jeden litr atmosferycznego powietrza zawiera około 200 milionów szkodliwych cząsteczek, a proces kompresji zwiększa ich stężenie nawet 11-krotnie.
W tym artykule dowiesz się, jak międzynarodowa norma ISO 8573-1 definiuje klasy czystości sprężonego powietrza, jakie zanieczyszczenia stanowią największe zagrożenie dla Twojego systemu pneumatycznego, oraz jak wybrać odpowiednią klasę dla swojej branży. Artykuł zawiera praktyczne tabele, wskazówki eksperckie i informacje o metodach pomiarowych, które pozwolą Ci zaoszczędzić tysiące złotych na naprawach i przestojach produkcji.
Czym Są Klasy Czystości Sprężonego Powietrza i Dlaczego Norma ISO 8573-1 Jest Tak Ważna?
Klasy czystości sprężonego powietrza to standaryzowany system klasyfikacji, który określa maksymalną dopuszczalną ilość zanieczyszczeń w sprężonym powietrzu. System ten został wprowadzony w 1991 roku i jest obecnie w trzeciej edycji.
Norma ISO 8573-1 jest międzynarodowym standardem dla czystości sprężonego powietrza i jest używana przez producentów sprzętu pneumatycznego, dystrybutorów systemów uzdatniania powietrza oraz użytkowników końcowych w celu:
- Definiowania wymagań jakościowych dla konkretnych aplikacji
- Weryfikacji wydajności systemów uzdatniania powietrza
- Zapewnienia zgodności z wymogami branżowymi (szczególnie w sektorze spożywczym, farmaceutycznym i medycznym)
- Minimalizacji kosztów poprzez unikanie nadmiernego uzdatniania powietrza
Struktura Normy ISO 8573-1
Wiele osób zna jedynie tabelę klasyfikacyjną, jednak norma ISO 8573-1 zawiera trzy oddzielne tabele klasyfikacyjne:
- Tabela 1 – Klasy czystości dla cząstek stałych
- Tabela 2 – Klasy czystości dla wody (wilgoci)
- Tabela 3 – Klasy czystości dla oleju całkowitego (ciekłego, aerozoli i oparów)
Dla wygody branża pneumatyczna połączyła te trzy tabele w jedną, co ułatwia odczytanie wymagań. Jednak aby oficjalnie zaklasyfikować powietrze zgodnie z ISO 8573-1, należy zastosować metody testowe opisane w normach ISO 8573-2 do ISO 8573-9.

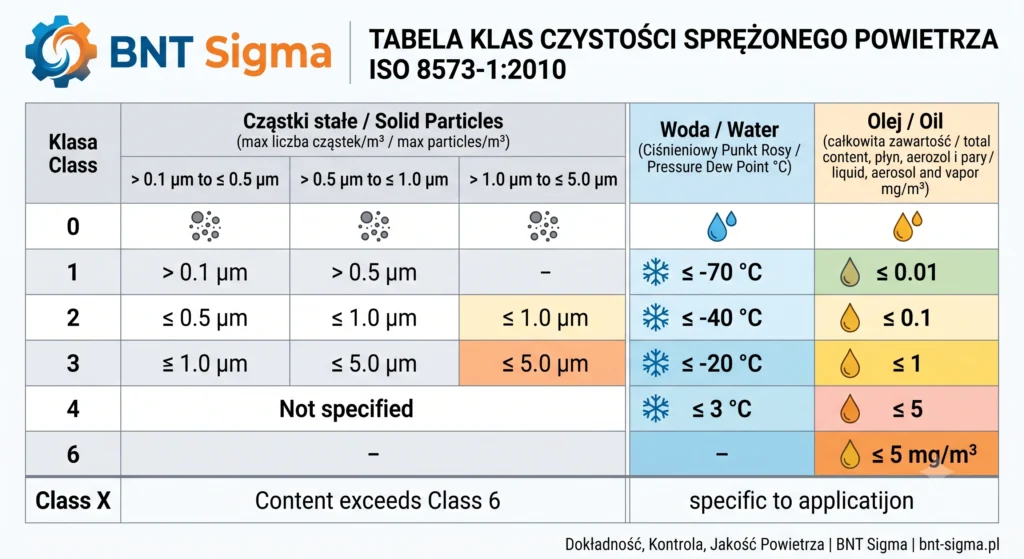

Tabela: Klasy Czystości Sprężonego Powietrza Według ISO 8573-1
Poniższa tabela prezentuje kompletny przegląd klas czystości sprężonego powietrza z podziałem na trzy główne kategorie zanieczyszczeń:
| Klasa | Cząstki Stałe (maks. liczba/m³) | Woda | Olej Całkowity | ||
|---|---|---|---|---|---|
| 0,1–0,5 μm | 0,5–1,0 μm | 1,0–5,0 μm | Ciśnieniowy Punkt Rosy (°C) | mg/m³ | |
| 0 | Zdefiniowana przez użytkownika (bardziej rygorystyczna niż klasa 1) | Bardziej rygorystyczna niż klasa 1 | Bardziej rygorystyczna niż klasa 1 | ||
| 1 | ≤ 20 000 | ≤ 400 | ≤ 10 | ≤ –70 | ≤ 0,01 |
| 2 | ≤ 400 000 | ≤ 6 000 | ≤ 100 | ≤ –40 | ≤ 0,1 |
| 3 | Nie określona | ≤ 90 000 | ≤ 1 000 | ≤ –20 | ≤ 1 |
| 4 | Nie określona | Nie określona | ≤ 10 000 | ≤ +3 | ≤ 5 |
| 5 | Nie określona | Nie określona | ≤ 100 000 | ≤ +7 | ≤ 10 |
| 6 | Nie określona | Nie określona | Nie określona | ≤ +10 | Nie określona |
| X | Brak klasyfikacji | Brak klasyfikacji | Brak klasyfikacji | > +10 | > 10 |
Źródło: ISO 8573-1:2010 (3. edycja)
Jak Czytać Tabelę?
Aby zaklasyfikować powietrze, musi ono spełnić wszystkie wymagania dla danej klasy w każdej kategorii. Na przykład:
- Klasa 2.2.2 oznacza: cząstki stałe klasa 2, woda klasa 2, olej klasa 2
- Klasa 1.4.1 oznacza: cząstki stałe klasa 1, woda klasa 4, olej klasa 1
Jeśli powietrze zawiera więcej cząstek niż dopuszczalne dla klasy 1, ale mniej niż dla klasy 2, nie może być zaklasyfikowane jako klasa 1 – musi być sklasyfikowane jako klasa 2 lub gorsza.

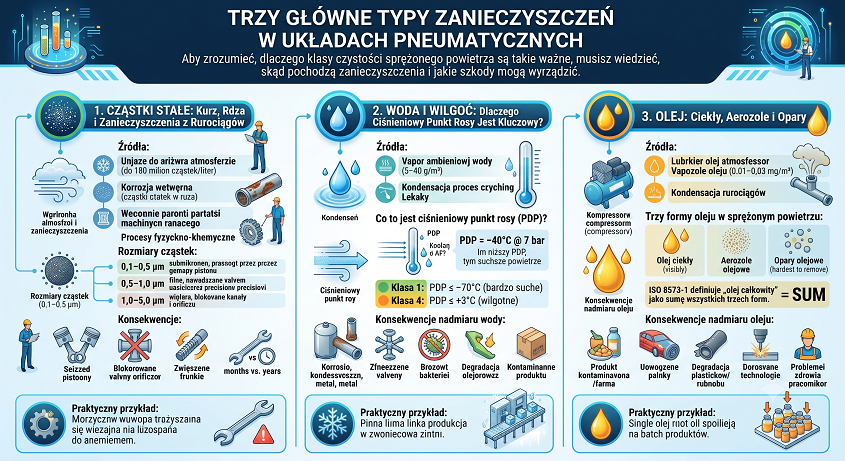

Trzy Główne Typy Zanieczyszczeń w Układach Pneumatycznych
Aby zrozumieć, dlaczego klasy czystości sprężonego powietrza są takie ważne, musisz wiedzieć, skąd pochodzą zanieczyszczenia i jakie szkody mogą wyrządzić.
Cząstki Stałe: Kurz, Rdza i Zanieczyszczenia z Rurociągów
Źródła:
- Powietrze atmosferyczne zasysane przez kompresor (do 180 milionów cząstek na litr)
- Korozja wewnętrznych ścian rurociągów i zbiorników
- Zużywanie się części maszyn pneumatycznych
- Procesy fizyczno-chemiczne zachodzące w systemie
Rozmiary cząstek:
- 0,1–0,5 μm – cząstki submikronowe, mogą przenikać przez szczeliny w tłokach
- 0,5–1,0 μm – cząstki drobne, uszkadzają precyzyjne zawory
- 1,0–5,0 μm – cząstki większe, blokują kanały i otwory
Konsekwencje: Zacieranie się tłoków i cylindrów pneumatycznych, blokowanie małych otworów w zaworach i dysach, zwiększone tarcie i zużycie maszyn, skrócenie czasu eksploatacji narzędzi pneumatycznych z lat na miesiące.
Praktyczny przykład: Narzędzie pneumatyczne zaprojektowane na 5 lat pracy może ulec awarii w ciągu 6 miesięcy, jeśli powietrze zawiera zbyt wiele cząstek stałych.
Woda i Wilgoć: Dlaczego Ciśnieniowy Punkt Rosy Jest Kluczowy?
Źródła:
- Para wodna w powietrzu atmosferycznym (5–40 g/m³)
- Kondensacja podczas chłodzenia powietrza w osuszaczach
- Wilgoć z otoczenia przedostająca się przez nieszczelności
Co to jest ciśnieniowy punkt rosy (PDP)?
Ciśnieniowy punkt rosy to temperatura, do której należy schłodzić sprężone powietrze (przy danym ciśnieniu roboczym), aby para wodna skondensowała się w ciekłą wodę.
- PDP = –40°C @ 7 bar oznacza, że powietrze musi być schłodzone do –40°C, aby woda się skondensowała
- Im niższy PDP, tym suchsze powietrze (mniej wilgoci)
- Klasa 1 wymaga PDP ≤ –70°C (bardzo suche powietrze)
- Klasa 4 dopuszcza PDP ≤ +3°C (wilgotne powietrze)
Konsekwencje nadmiaru wody: Korozja zbiorników, rurociągów i części metalowych, zamarzanie zaworów i cylindrów w zimnych warunkach, wzrost bakterii i mikroorganizmów (szczególnie niebezpieczne w branży spożywczej), degradacja smarów i uszczelnień, zanieczyszczenie produktów (szczególnie w branży farmaceutycznej i spożywczej).
Praktyczny przykład: System bez osuszacza w zimie może mieć zamrożone zawory, co całkowicie zatrzyma produkcję.
Olej: Ciekły, Aerozole i Opary
Źródła:
- Olej smarujący z kompresora (szczególnie w kompresach olejowych)
- Opary olejowe z powietrza atmosferycznego (0,01–0,03 mg/m³)
- Kondensacja olejowych oparów w rurociągach
Trzy formy oleju w sprężonym powietrzu:
- Olej ciekły – duże krople, widoczne gołym okiem
- Aerozole olejowe – drobne cząsteczki zawieszone w powietrzu
- Opary olejowe – gazowe cząsteczki olejowe (najtrudniejsze do usunięcia)
Norma ISO 8573-1 definiuje „olej całkowity” jako sumę wszystkich trzech form.
Konsekwencje nadmiaru oleju: Zanieczyszczenie produktów (szczególnie w branży spożywczej i farmaceutycznej), uszkodzenie lakieru i powłok, degradacja plastików i gum, zaburzenia procesów technologicznych (np. w cięciu laserowym), problemy zdrowotne pracowników (inhalacja oparów olejowych).
Praktyczny przykład: Jedna kropla oleju w powietrzu może zepsuć całą partię produktów spożywczych lub farmaceutycznych.

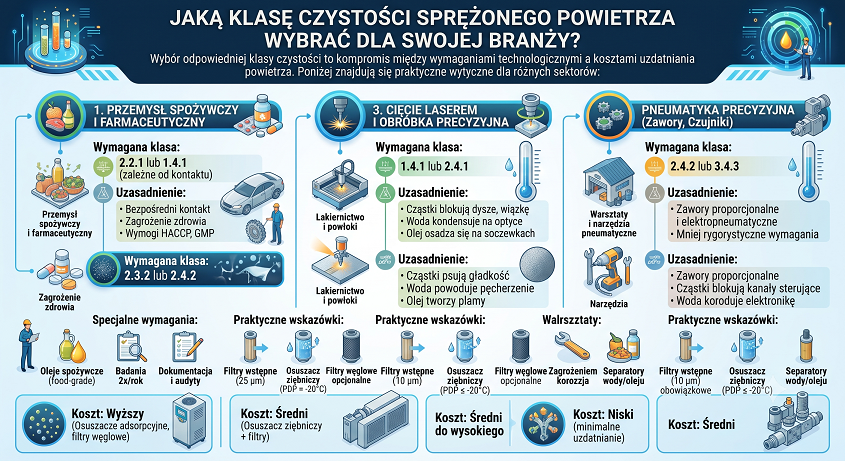

Jaką Klasę Czystości Sprężonego Powietrza Wybrać dla Swojej Branży?
Wybór odpowiedniej klasy czystości to kompromis między wymaganiami technologicznymi a kosztami uzdatniania powietrza. Poniżej znajdują się praktyczne wytyczne dla różnych sektorów:
Przemysł Spożywczy i Farmaceutyczny
Wymagana klasa: 2.2.1 lub 1.4.1 (w zależności od bezpośredniego kontaktu z produktem)
Uzasadnienie: Sprężone powietrze może wchodzić w bezpośredni kontakt z żywnością (np. w pakowaniu chleba, transporcie mąki). Zanieczyszczenia mogą stanowić zagrożenie dla zdrowia konsumentów. Wymogi regulacyjne (HACCP, GMP) są bardzo rygorystyczne.
Specjalne wymagania: Kompresory muszą używać olejów spożywczych (food-grade). Badania czystości powietrza co najmniej dwa razy w roku. Dokumentacja i audyty są obowiązkowe.
Koszt: Wyższy (osuszacze adsorpcyjne, filtry węglowe), ale niezbędny ze względów prawnych.
Lakiernictwo i Powłoki
Wymagana klasa: 2.3.2 lub 2.4.2
Uzasadnienie: Cząstki stałe mogą psuć gładkość lakieru. Woda powoduje pęcherzenie i odspajanie powłoki. Olej tworzy plamy i nierówności na powierzchni.
Praktyczne wskazówki: Filtry wstępne (25 μm) są obowiązkowe. Osuszacz ziębniczy wystarczy (PDP ≈ –20°C). Filtry węglowe opcjonalne, ale zalecane.
Koszt: Średni (osuszacz ziębniczy + filtry).
Cięcie Laserem i Obróbka Precyzyjna
Wymagana klasa: 1.4.1 lub 2.4.1
Uzasadnienie: Cząstki mogą blokować dysze i zaburzać wiązkę lasera. Woda powoduje kondensację na optyce. Olej osadza się na soczewkach i zwierciadłach.
Praktyczne wskazówki: Filtry wstępne (10 μm) są niezbędne. Osuszacz ziębniczy (PDP ≤ –20°C). Filtry węglowe zalecane dla oparów olejowych.
Koszt: Średni do wysokiego.
Warsztaty i Narzędzia Pneumatyczne
Wymagana klasa: 3.4.4 lub 4.5.5 (dla ogólnego użytku)
Uzasadnienie: Narzędzia pneumatyczne są tolerancyjne na zanieczyszczenia. Głównym zagrożeniem jest korozja wewnętrzna i zacieranie się. Wymagania są znacznie mniej rygorystyczne niż w branży spożywczej.
Praktyczne wskazówki: Filtr wstępny (25 μm) wystarczy. Osuszacz ziębniczy opcjonalny (w zależności od klimatu). Separatory wody/oleju mogą być wystarczające.
Koszt: Niski (minimalne uzdatnianie).
Pneumatyka Precyzyjna (Zawory, Czujniki)
Wymagana klasa: 2.4.2 lub 3.4.3
Uzasadnienie: Zawory proporcjonalne i elektropneumatyczne wymagają czystego powietrza. Cząstki mogą zablokować kanały sterujące. Woda powoduje korozję elektroniki.
Praktyczne wskazówki: Filtry wstępne (10 μm) obowiązkowe. Osuszacz ziębniczy (PDP ≤ –20°C). Separatory wody/oleju zalecane.
Koszt: Średni.
Jak Uzyskać Wymaganą Klasę Czystości? (Uzdatnianie Sprężonego Powietrza)
Aby osiągnąć wymaganą klasę czystości, musisz zainstalować odpowiedni system uzdatniania powietrza. Proces uzdatniania składa się z kilku etapów:
1. Filtracja Wstępna (Filtry Cząstek Stałych)
Cel: Usunięcie dużych cząstek stałych (kurz, rdza, zanieczyszczenia)
Parametry: Rozmiar oczek: 25 μm, 10 μm, 5 μm. Materiał: Włóknina syntetyczna, papier, sinter (brąz, plastik, stal nierdzewna).
Zalecenie: Filtry wstępne są obowiązkowe w każdym systemie pneumatycznym.
2. Osuszanie Powietrza
Istnieją dwie główne metody osuszania:
- A) Osuszacz Ziębniczy (Refrigeration Dryer)
Zasada działania: Powietrze jest chłodzone w wymienniku ciepła, para wodna kondensuje się i jest odprowadzana.
Parametry: Osiągalny PDP: od –2°C do –20°C. Przepustowość: do 35 000 m³/h. Ciśnienie robocze: do 210 bar.
Zalety: Niskie koszty operacyjne, prosta obsługa, niezawodność.
Wady: Nie osiąga bardzo niskich PDP (poniżej –40°C), wymaga regularnego czyszczenia drenu.
Zastosowanie: Idealne dla większości aplikacji przemysłowych (lakiernictwo, pneumatyka, warsztaty). - B) Osuszacz Adsorpcyjny (Desiccant Dryer)
Zasada działania: Powietrze przechodzi przez materiał adsorpcyjny (żel krzemionkowy, aluminogel), który pochłania wilgoć.
Parametry: Osiągalny PDP: od –40°C do –70°C (bardzo suche powietrze).
Zalety: Osiąga bardzo niskie PDP, idealne dla branży spożywczej i farmaceutycznej.
Wady: Wyższe koszty operacyjne (regeneracja), wymaga energii do regeneracji, bardziej skomplikowana obsługa.
Zastosowanie: Branża spożywcza, farmaceutyczna, medyczna, precyzyjna pneumatyka.
3. Filtry Węglowe (Filtry Olejowe)
Cel: Usunięcie oparów olejowych i zapachów
Parametry: Materiał: Węgiel aktywny. Rozmiar oczek: 0,01 μm (dla oparów).
Zalecenie: Obowiązkowe w branży spożywczej i farmaceutycznej, zalecane w lakiernictwie.
4. Separatory Wody i Oleju
Cel: Usunięcie ciekłej wody i oleju przed osuszaczem
Parametry: Efektywność: do 99% dla ciekłej wody. Rozmiar cząstek: 3–5 μm.
Zalecenie: Opcjonalne, ale zalecane w systemach z kompresorem olejowym.
Pomiary i Audyty: Jak Sprawdzić, Czy Twoje Powietrze Spełnia Normę?
Dlaczego Pomiary Są Niezbędne?
Montaż filtrów i osuszaczy to tylko połowa sukcesu. Aby mieć pewność, że Twoje powietrze spełnia wymaganą klasę czystości, musisz przeprowadzić profesjonalne pomiary. Norma ISO 8573-1 jest bardzo wyraźna: jeśli chcesz oficjalnie zaklasyfikować powietrze, musisz zastosować metody testowe opisane w normach ISO 8573-2 do ISO 8573-9.
Metody Pomiarowe
- Pomiar Cząstek Stałych
Urządzenie: Licznik cząstek (Particle Counter). Metoda: Powietrze przechodzi przez licznik, który zlicza cząstki w trzech przedziałach wielkości (0,1–0,5 μm, 0,5–1,0 μm, 1,0–5,0 μm). Norma: ISO 8573-4. - Pomiar Wilgoci (Punkt Rosy)
Urządzenie: Higrometr (Hygrometer). Metoda: Pomiar ciśnieniowego punktu rosy (PDP) lub atmosferycznego punktu rosy (ADP). Norma: ISO 8573-3.
Ważne: Każdy pomiar musi wyraźnie wskazywać, czy jest to PDP czy ADP. Są to dwie różne wartości! - Pomiar Oleju
Urządzenie: Analizator olejowy (Oil Analyzer) lub tuby chemiczne. Metoda: Powietrze przechodzi przez filtr, który pochłania olej. Następnie olej jest ważony lub analizowany chemicznie. Norma: ISO 8573-2 (aerozole i ciekły olej), ISO 8573-5 (opary olejowe).
Aparatura Profesjonalna vs. Metody Indicative
Istnieją dwie kategorie metod pomiarowych:
- Metody Walidacyjne (Validation Methods) – zgodne z ISO 8573-2 do ISO 8573-9. Wymagają specjalistycznej aparatury i są przeprowadzane przez przeszkolony personel. Wyniki mogą być używane do oficjalnej klasyfikacji.
- Metody Indicative (Orientacyjne) – niezgodne z normą (np. tuby chemiczne). Szybkie i tanie, ale wyniki są przybliżone.
Podsumowanie i Najczęściej Zadawane Pytania (FAQ)
Kluczowe Wnioski:
- Klasy czystości sprężonego powietrza są definiowane przez normę ISO 8573-1 i obejmują trzy kategorie zanieczyszczeń: cząstki stałe, wodę i olej.
- Wybór odpowiedniej klasy zależy od branży i aplikacji. Branża spożywcza wymaga klasy 2.2.1 lub lepszej, warsztaty mogą pracować z klasą 4.5.5.
- Pomiary są obowiązkowe. Montaż sprzętu to nie wszystko – musisz regularnie sprawdzać, czy powietrze spełnia wymaganą klasę.
- Inwestycja w czystość powietrza zwraca się poprzez wydłużenie żywotności maszyn, zmniejszenie przestojów i poprawę jakości produktów.
FAQ: Najczęściej Zadawane Pytania
P1: Czym dokładnie jest klasa 1.4.1?
O: To powietrze jest bardzo czyste pod względem cząstek (klasa 1) i oleju (klasa 1), ale wilgotne (punkt rosy +3°C, klasa 4). Idealne dla precyzyjnej pneumatyki, ale niewystarczające dla branży spożywczej.
P2: Czy klasa 0 oznacza powietrze absolutnie czyste?
O: Nie. Klasa 0 jest zdefiniowana przez użytkownika lub producenta sprzętu i musi być bardziej rygorystyczna niż klasa 1, ale w granicach dokładności pomiarowej. „Absolutnie czyste” powietrze nie istnieje w praktyce.
P3: Czy mogę używać osuszacza ziębniczego w branży spożywczej?
O: Nie, to nie jest zalecane. Osuszacz ziębniczy osiąga PDP około –20°C, a branża spożywcza wymaga klasy 2.2.1 (PDP ≤ –40°C). Musisz użyć osuszacza adsorpcyjnego.
P4: Jak często powinienem wymieniać filtry?
O: Filtry wstępne: co 3–6 miesięcy (lub przy różnicy ciśnień > 0,5 bar). Filtry węglowe: co 6–12 miesięcy. Separatory: co 3–6 miesięcy.
P5: Czy mogę zaoszczędzić pieniądze, wybierając gorszą klasę czystości?
O: Krótkoterminowo tak, ale długoterminowo nie. Inwestycja w lepszą klasę czystości zwraca się poprzez zmniejszenie kosztów napraw i przestojów.
| Scenariusz | Koszt Uzdatniania | Koszt Napraw/Roku | Razem/Rok |
|---|---|---|---|
| Klasa 4.5.5 (niska) | 2 000 PLN | 15 000 PLN | 17 000 PLN |
| Klasa 2.4.2 (średnia) | 8 000 PLN | 3 000 PLN | 11 000 PLN |
| Klasa 1.4.1 (wysoka) | 15 000 PLN | 500 PLN | 15 500 PLN |
5 zaskakujących faktów o klasach czystości sprężonego powietrza
- „Klasa 0” w normie ISO 8573-1 nie oznacza absolutnej czystości — producent lub użytkownik definiuje wymagania, a klasa 0 wskazuje, że akceptowane zanieczyszczenia są niższe niż dla klasy 1.
- Klasy czystości sprężonego powietrza oddzielają trzy niezależne parametry (cząstki stałe, woda w postaci ciekłej/oczyszczalnej i olej w postaci ciekłej oraz pary).
- Numeracja klas jest odwrócona względem intuicji — im mniejsza liczba klasy, tym wyższa czystość; np. klasa 1 jest czystsza niż klasa 3.
- Pomiar i potwierdzenie klas czystości sprężonego powietrza są technicznie wymagające — analiza wymaga specjalistycznego sprzętu.
- Wymagania klas czystości mają bezpośredni wpływ na koszty eksploatacji i żywotność urządzeń.
Typowe błędy przy definiowaniu wymaganej klasy czystości sprężonego powietrza
- Brak analizy wymagań procesowych: Nie uwzględnianie rzeczywistych wymagań technologii, urządzeń i produktu.
- Mylenie jednostek i parametrów: Błędne rozumienie stężenia cząstek, wilgotności czy punktu rosy.
- Opieranie się wyłącznie na katalogach filtrów: Wybieranie klasy na podstawie deklaracji producenta.
- Pominięcie analizy źródeł zanieczyszczeń: Niezidentyfikowanie miejsc emisji oleju, wody czy mikroorganizmów.
- Brak planu walidacji po montażu: Nieprzeprowadzenie testów i walidacji po uruchomieniu instalacji uniemożliwia potwierdzenie spełnienia zadanej klasy.
Korzyści z posiadania właściwie określonej klasy sprężonego powietrza
- Zachowanie jakości produktów i minimalizacja zanieczyszczeń (olej, cząstki, woda).
- Ochrona urządzeń i narzędzi — zmniejsza zużycie i korozję elementów pneumatycznych.
- Redukcja awarii i przestojów produkcyjnych.
- Zgodność z normami i wymaganiami ułatwia certyfikację (np. ISO 8573).
- Oszczędności operacyjne oraz mniejsze koszty serwisu i wymiany elementów.
Klasy czystości sprężonego powietrza — wywiad z ekspertem BNT SIGMA
Czym są klasy czystości sprężonego powietrza według normy ISO 8573-1?
Ekspert BNT SIGMA: Klasy czystości sprężonego powietrza wg ISO 8573-1 to system klas jakości sprężonego powietrza, który określa poziom czystości w zakresie cząstek stałych, zawartości wody (wilgotność) i oleju. Pozwala to jednoznacznie zdefiniować wymaganą jakość powietrza.
Dlaczego ważne jest stosowanie klasyfikacji jakości sprężonego powietrza?
Ekspert BNT SIGMA: Klasyfikacja pozwala dobrać odpowiednie filtry czy osuszacze powietrza, aby uzyskać odpowiedniej jakości powietrze w procesie. Minimalizujemy ryzyko uszkodzeń, awarii urządzeń oraz spełniamy wymagania norm i klientów.
Jak określić potrzebną klasę czystości dla konkretnego procesu?
Ekspert BNT SIGMA: Najpierw analizujemy wymagania procesu i normy branżowe. Następnie dobieramy klasy uwzględniając poziom czystości powietrza, temperaturę i ryzyko zanieczyszczeń.
Co oznacza „powietrze klasy 3”?
Ekspert BNT SIGMA: Powietrze klasy 3 oznacza określony poziom czystości w trzech obszarach. W porównaniu do niższych klas (np. 1 lub 2) klasa 3 dopuszcza większą zawartość zanieczyszczeń.
Czy norma ISO 8573-1 określa metody pomiarowe?
Ekspert BNT SIGMA: Norma ISO 8573-1 opisuje klasy czystości. Szczegółowe metody pomiaru i procedury są opisane w powiązanych normach i wytycznych. W praktyce stosuje się certyfikowane laboratoria do oceny czystości gazu.
Czy można poprawić klasę czystości bez wymiany całej instalacji?
Ekspert BNT SIGMA: Tak — często wystarczy modernizacja punktów filtracyjnych, dodanie osuszaczy powietrza, optymalizacja odwadniania i wdrożenie monitoringu. Polecamy audyt, aby określić, co przyniesie największy efekt kosztowo‑efektywny.
Klasy Czystości Sprężonego Powietrza Według ISO 8573-1: Kompletny Przewodnik dla Inżynierów i Menedżerów Produkcji
Lead
Sprężone powietrze to czwarty co do ważności medium w przemyśle, zaraz po elektryczności, wodzie i gazie. Jednak większość użytkowników nie zdaje sobie sprawy, że jakość tego powietrza bezpośrednio wpływa na trwałość maszyn, jakość produktów i koszty operacyjne. Jeden litr atmosferycznego powietrza zawiera około 200 milionów szkodliwych cząsteczek, a proces kompresji zwiększa ich stężenie nawet 11-krotnie.
W tym artykule dowiesz się, jak międzynarodowa norma ISO 8573-1 definiuje klasy czystości sprężonego powietrza, jakie zanieczyszczenia stanowią największe zagrożenie dla Twojego systemu pneumatycznego, oraz jak wybrać odpowiednią klasę dla swojej branży. Artykuł zawiera praktyczne tabele, wskazówki eksperckie i informacje o metodach pomiarowych, które pozwolą Ci zaoszczędzić tysiące złotych na naprawach i przestojach produkcji.
Czym Są Klasy Czystości Sprężonego Powietrza i Dlaczego Norma ISO 8573-1 Jest Tak Ważna?
Klasy czystości sprężonego powietrza to standaryzowany system klasyfikacji, który określa maksymalną dopuszczalną ilość zanieczyszczeń w sprężonym powietrzu. System ten został wprowadzony w 1991 roku i jest obecnie w trzeciej edycji.
Norma ISO 8573-1 jest międzynarodowym standardem dla czystości sprężonego powietrza i jest używana przez producentów sprzętu pneumatycznego, dystrybutorów systemów uzdatniania powietrza oraz użytkowników końcowych w celu:
- Definiowania wymagań jakościowych dla konkretnych aplikacji
- Weryfikacji wydajności systemów uzdatniania powietrza
- Zapewnienia zgodności z wymogami branżowymi (szczególnie w sektorze spożywczym, farmaceutycznym i medycznym)
- Minimalizacji kosztów poprzez unikanie nadmiernego uzdatniania powietrza
Struktura Normy ISO 8573-1
Wiele osób zna jedynie tabelę klasyfikacyjną, jednak norma ISO 8573-1 zawiera trzy oddzielne tabele klasyfikacyjne:
- Tabela 1 – Klasy czystości dla cząstek stałych
- Tabela 2 – Klasy czystości dla wody (wilgoci)
- Tabela 3 – Klasy czystości dla oleju całkowitego (ciekłego, aerozoli i oparów)
Dla wygody branża pneumatyczna połączyła te trzy tabele w jedną, co ułatwia odczytanie wymagań. Jednak aby oficjalnie zaklasyfikować powietrze zgodnie z ISO 8573-1, należy zastosować metody testowe opisane w normach ISO 8573-2 do ISO 8573-9.
Tabela: Klasy Czystości Sprężonego Powietrza Według ISO 8573-1
Poniższa tabela prezentuje kompletny przegląd klas czystości sprężonego powietrza z podziałem na trzy główne kategorie zanieczyszczeń:
| Klasa | Cząstki Stałe (liczba/m³) | Woda | Olej Całkowity | ||
|---|---|---|---|---|---|
| 0,1–0,5 μm | 0,5–1,0 μm | 1,0–5,0 μm | Ciśnieniowy Punkt Rosy (°C) @ 7 bar | mg/m³ | |
| 0 | Zdefiniowana przez użytkownika (bardziej rygorystyczna niż klasa 1) | Bardziej rygorystyczna niż klasa 1 | Bardziej rygorystyczna niż klasa 1 | ||
| 1 | ≤ 20 000 | ≤ 400 | ≤ 10 | ≤ –70 | ≤ 0,01 |
| 2 | ≤ 400 000 | ≤ 6 000 | ≤ 100 | ≤ –40 | ≤ 0,1 |
| 3 | Nie określona | ≤ 90 000 | ≤ 1 000 | ≤ –20 | ≤ 1 |
| 4 | Nie określona | Nie określona | ≤ 10 000 | ≤ +3 | ≤ 5 |
| 5 | Nie określona | Nie określona | ≤ 100 000 | ≤ +7 | ≤ 10 |
| 6 | Nie określona | Nie określona | Nie określona | ≤ +10 | Nie określona |
| X | Brak klasyfikacji | Brak klasyfikacji | Brak klasyfikacji | > +10 | > 10 |
Źródło: ISO 8573-1:2010 (3. edycja)
Jak Czytać Tabelę?
Aby zaklasyfikować powietrze, musi ono spełnić wszystkie wymagania dla danej klasy w każdej kategorii. Na przykład:
- Klasa 2.2.2 oznacza: cząstki stałe klasa 2, woda klasa 2, olej klasa 2
- Klasa 1.4.1 oznacza: cząstki stałe klasa 1, woda klasa 4, olej klasa 1
Jeśli powietrze zawiera więcej cząstek niż dopuszczalne dla klasy 1, ale mniej niż dla klasy 2, nie może być zaklasyfikowane jako klasa 1 – musi być sklasyfikowane jako klasa 2 lub gorsza.
Trzy Główne Typy Zanieczyszczeń w Układach Pneumatycznych
Aby zrozumieć, dlaczego klasy czystości sprężonego powietrza są takie ważne, musisz wiedzieć, skąd pochodzą zanieczyszczenia i jakie szkody mogą wyrządzić.
Cząstki Stałe: Kurz, Rdza i Zanieczyszczenia z Rurociągów
Źródła:
- Powietrze atmosferyczne zasysane przez kompresor (do 180 milionów cząstek na litr)
- Korozja wewnętrznych ścian rurociągów i zbiorników
- Zużywanie się części maszyn pneumatycznych
- Procesy fizyczno-chemiczne zachodzące w systemie
Rozmiary cząstek:
- 0,1–0,5 μm – cząstki submikronowe, mogą przenikać przez szczeliny w tłokach
- 0,5–1,0 μm – cząstki drobne, uszkadzają precyzyjne zawory
- 1,0–5,0 μm – cząstki większe, blokują kanały i otwory
Konsekwencje:
- Zacieranie się tłoków i cylindrów pneumatycznych
- Blokowanie małych otworów w zaworach i dysach
- Zwiększone tarcie i zużycie maszyn
- Skrócenie czasu eksploatacji narzędzi pneumatycznych z lat na miesiące
Praktyczny przykład: Narzędzie pneumatyczne zaprojektowane na 5 lat pracy może ulec awarii w ciągu 6 miesięcy, jeśli powietrze zawiera zbyt wiele cząstek stałych.
Woda i Wilgoć: Dlaczego Ciśnieniowy Punkt Rosy Jest Kluczowy?
Źródła:
- Para wodna w powietrzu atmosferycznym (5–40 g/m³)
- Kondensacja podczas chłodzenia powietrza w osuszaczach
- Wilgoć z otoczenia przedostająca się przez nieszczelności
Co to jest ciśnieniowy punkt rosy (PDP)?
Ciśnieniowy punkt rosy to temperatura, do której należy schłodzić sprężone powietrze (przy danym ciśnieniu roboczym), aby para wodna skondensowała się w ciekłą wodę.
Na przykład:
- PDP = –40°C @ 7 bar oznacza, że powietrze musi być schłodzone do –40°C, aby woda się skondensowała
- Im niższy PDP, tym suchsze powietrze (mniej wilgoci)
- Klasa 1 wymaga PDP ≤ –70°C (bardzo suche powietrze)
- Klasa 4 dopuszcza PDP ≤ +3°C (wilgotne powietrze)
Konsekwencje nadmiaru wody:
- Korozja zbiorników, rurociągów i części metalowych
- Zamarzanie zaworów i cylindrów w zimnych warunkach
- Wzrost bakterii i mikroorganizmów (szczególnie niebezpieczne w branży spożywczej)
- Degradacja smarów i uszczelnień
- Zanieczyszczenie produktów (szczególnie w branży farmaceutycznej i spożywczej)
Praktyczny przykład: System bez osuszacza w zimie może mieć zamrożone zawory, co całkowicie zatrzyma produkcję.
Olej: Ciekły, Aerozole i Opary
Źródła:
- Olej smarujący z kompresora (szczególnie w kompresach olejowych)
- Opary olejowe z powietrza atmosferycznego (0,01–0,03 mg/m³)
- Kondensacja olejowych oparów w rurociągach
Trzy formy oleju w sprężonym powietrzu:
- Olej ciekły – duże krople, widoczne gołym okiem
- Aerozole olejowe – drobne cząsteczki zawieszone w powietrzu
- Opary olejowe – gazowe cząsteczki olejowe (najtrudniejsze do usunięcia)
Norma ISO 8573-1 definiuje „olej całkowity” jako sumę wszystkich trzech form.
Konsekwencje nadmiaru oleju:
- Zanieczyszczenie produktów (szczególnie w branży spożywczej i farmaceutycznej)
- Uszkodzenie lakieru i powłok
- Degradacja plastików i gum
- Zaburzenia procesów technologicznych (np. w cięciu laserowym)
- Problemy zdrowotne pracowników (inhalacja oparów olejowych)
Praktyczny przykład: Jedna kropla oleju w powietrzu może zepsuć całą partię produktów spożywczych lub farmaceutycznych.
Jaką Klasę Czystości Sprężonego Powietrza Wybrać dla Swojej Branży?
Wybór odpowiedniej klasy czystości to kompromis między wymaganiami technologicznymi a kosztami uzdatniania powietrza. Poniżej znajdują się praktyczne wytyczne dla różnych sektorów:
Przemysł Spożywczy i Farmaceutyczny
Wymagana klasa: 2.2.1 lub 1.4.1 (w zależności od bezpośredniego kontaktu z produktem)
Uzasadnienie:
- Sprężone powietrze może wchodzić w bezpośredni kontakt z żywnością (np. w pakowaniu chleba, transporcie mąki)
- Zanieczyszczenia mogą stanowić zagrożenie dla zdrowia konsumentów
- Wymogi regulacyjne (HACCP, GMP) są bardzo rygorystyczne
Specjalne wymagania:
- Kompresory muszą używać olejów spożywczych (food-grade)
- Badania czystości powietrza co najmniej dwa razy w roku
- Dokumentacja i audyty są obowiązkowe
Koszt: Wyższy (osuszacze adsorpcyjne, filtry węglowe), ale niezbędny ze względów prawnych.
Lakiernictwo i Powłoki
Wymagana klasa: 2.3.2 lub 2.4.2
Uzasadnienie:
- Cząstki stałe mogą psuć gładkość lakieru
- Woda powoduje pęcherzenie i odspajanie powłoki
- Olej tworzy plamy i nierówności na powierzchni
Praktyczne wskazówki:
- Filtry wstępne (25 μm) są obowiązkowe
- Osuszacz ziębniczy wystarczy (PDP ≈ –20°C)
- Filtry węglowe opcjonalne, ale zalecane
Koszt: Średni (osuszacz ziębniczy + filtry).
Cięcie Laserem i Obróbka Precyzyjna
Wymagana klasa: 1.4.1 lub 2.4.1
Uzasadnienie:
- Cząstki mogą blokować dysze i zaburzać wiązkę lasera
- Woda powoduje kondensację na optyce
- Olej osadza się na soczewkach i zwierciadłach
Praktyczne wskazówki:
- Filtry wstępne (10 μm) są niezbędne
- Osuszacz ziębniczy (PDP ≤ –20°C)
- Filtry węglowe zalecane dla oparów olejowych
Koszt: Średni do wysokiego.
Warsztaty i Narzędzia Pneumatyczne
Wymagana klasa: 3.4.4 lub 4.5.5 (dla ogólnego użytku)
Uzasadnienie:
- Narzędzia pneumatyczne są tolerancyjne na zanieczyszczenia
- Głównym zagrożeniem jest korozja wewnętrzna i zacieranie się
- Wymagania są znacznie mniej rygorystyczne niż w branży spożywczej
Praktyczne wskazówki:
- Filtr wstępny (25 μm) wystarczy
- Osuszacz ziębniczy opcjonalny (w zależności od klimatu)
- Separatory wody/oleju mogą być wystarczające
Koszt: Niski (minimalne uzdatnianie).
Pneumatyka Precyzyjna (Zawory, Czujniki)
Wymagana klasa: 2.4.2 lub 3.4.3
Uzasadnienie:
- Zawory proporcjonalne i elektropneumatyczne wymagają czystego powietrza
- Cząstki mogą zablokować kanały sterujące
- Woda powoduje korozję elektroniki
Praktyczne wskazówki:
- Filtry wstępne (10 μm) obowiązkowe
- Osuszacz ziębniczy (PDP ≤ –20°C)
- Separatory wody/oleju zalecane
Koszt: Średni.
Jak Uzyskać Wymaganą Klasę Czystości? (Uzdatnianie Sprężonego Powietrza)
Aby osiągnąć wymaganą klasę czystości, musisz zainstalować odpowiedni system uzdatniania powietrza.
Proces uzdatniania składa się z kilku etapów:
1. Filtracja Wstępna (Filtry Cząstek Stałych)
Cel: Usunięcie dużych cząstek stałych (kurz, rdza, zanieczyszczenia)
Parametry:
- Rozmiar oczek: 25 μm, 10 μm, 5 μm (w zależności od wymagań)
- Materiał: Włóknina syntetyczna, papier, sinter (brąz, plastik, stal nierdzewna)
Zalecenie: Filtry wstępne są obowiązkowe w każdym systemie pneumatycznym.
2. Osuszanie Powietrza
Istnieją dwie główne metody osuszania:
A) Osuszacz Ziębniczy (Refrigeration Dryer)
Zasada działania: Powietrze jest chłodzone w wymienniku ciepła, para wodna kondensuje się i jest odprowadzana.
Parametry:
- Osiągalny PDP: od –2°C do –20°C
- Przepustowość: do 35 000 m³/h
- Ciśnienie robocze: do 210 bar
Zalety:
- Niskie koszty operacyjne
- Prosta obsługa
- Niezawodność
Wady:
- Nie osiąga bardzo niskich PDP (poniżej –40°C)
- Wymaga regularnego czyszczenia drenu
Zastosowanie: Idealne dla większości aplikacji przemysłowych (lakiernictwo, pneumatyka, warsztaty).
B) Osuszacz Adsorpcyjny (Desiccant Dryer)
Zasada działania: Powietrze przechodzi przez materiał adsorpcyjny (żel krzemionkowy, aluminogel), który pochłania wilgoć.
Parametry:
- Osiągalny PDP: od –40°C do –70°C (bardzo suche powietrze)
- Przepustowość: zmienna
- Ciśnienie robocze: do 210 bar
Zalety:
- Osiąga bardzo niskie PDP
- Idealne dla branży spożywczej i farmaceutycznej
- Niezależne od temperatury otoczenia
Wady:
- Wyższe koszty operacyjne (regeneracja)
- Wymaga energii do regeneracji (2–5% przepustowości)
- Bardziej skomplikowana obsługa
Zastosowanie: Branża spożywcza, farmaceutyczna, medyczna, precyzyjna pneumatyka.
3. Filtry Węglowe (Filtry Olejowe)
Cel: Usunięcie oparów olejowych i zapachów
Parametry:
- Materiał: Węgiel aktywny
- Rozmiar oczek: 0,01 μm (dla oparów)
Zalecenie: Obowiązkowe w branży spożywczej i farmaceutycznej, zalecane w lakiernictwie.
4. Separatory Wody i Oleju
Cel: Usunięcie ciekłej wody i oleju przed osuszaczem
Parametry:
- Efektywność: do 99% dla ciekłej wody
- Rozmiar cząstek: 3–5 μm
Zalecenie: Opcjonalne, ale zalecane w systemach z kompresorem olejowym.
Pomiary i Audyty: Jak Sprawdzić, Czy Twoje Powietrze Spełnia Normę?
Dlaczego Pomiary Są Niezbędne?
Montaż filtrów i osuszaczy to tylko połowa sukcesu. Aby mieć pewność, że Twoje powietrze spełnia wymaganą klasę czystości, musisz przeprowadzić profesjonalne pomiary.
Norma ISO 8573-1 jest bardzo wyraźna: jeśli chcesz oficjalnie zaklasyfikować powietrze, musisz zastosować metody testowe opisane w normach ISO 8573-2 do ISO 8573-9.
Metody Pomiarowe
1. Pomiar Cząstek Stałych
Urządzenie: Licznik cząstek (Particle Counter)
Metoda: Powietrze przechodzi przez licznik, który zlicza cząstki w trzech przedziałach wielkości (0,1–0,5 μm, 0,5–1,0 μm, 1,0–5,0 μm).
Norma: ISO 8573-4
Czas pomiaru: 1–5 minut (w zależności od stężenia)
2. Pomiar Wilgoci (Punkt Rosy)
Urządzenie: Higrometr (Hygrometer)
Metoda: Pomiar ciśnieniowego punktu rosy (PDP) lub atmosferycznego punktu rosy (ADP).
Norma: ISO 8573-3
Ważne: Każdy pomiar musi wyraźnie wskazywać, czy jest to PDP czy ADP. Są to dwie różne wartości!
Praktyka: Wiele osuszaczy ma wbudowane higrometry, ale dla oficjalnej klasyfikacji zalecane są przenośne higrometry kalibrowane.
3. Pomiar Oleju
Urządzenie: Analizator olejowy (Oil Analyzer) lub tuby chemiczne
Metoda: Powietrze przechodzi przez filtr, który pochłania olej. Następnie olej jest ważony lub analizowany chemicznie.
Norma: ISO 8573-2 (dla aerozoli i ciekłego oleju), ISO 8573-5 (dla oparów olejowych)
Ważne: Pomiar oparów olejowych jest opcjonalny dla klas 3, 4 i X, ale obowiązkowy dla klas 1 i 2.
Częstotliwość Pomiarów
Zalecenie branżowe:
- Branża spożywcza i farmaceutyczna: Co najmniej dwa razy w roku
- Inne branże: Co najmniej raz w roku lub zgodnie z zaleceniami producenta
- Po pracach konserwacyjnych: Pomiar kontrolny (może być wykonany za pomocą tub chemicznych)
Aparatura Profesjonalna vs. Metody Indicative
Ważne rozróżnienie:
Istnieją dwie kategorie metod pomiarowych:
- Metody Walidacyjne (Validation Methods) – zgodne z ISO 8573-2 do ISO 8573-9
- Wymagają specjalistycznej aparatury
- Przeprowadzane przez przeszkolony personel
- Wyniki mogą być używane do oficjalnej klasyfikacji
- Koszt: 500–2000 PLN za pomiar
- Metody Indicative (Orientacyjne) – niezgodne z normą
- Tuby chemiczne, przenośne liczniki cząstek
- Szybkie i tanie
- Wyniki są przybliżone, nie mogą być używane do oficjalnej klasyfikacji
- Koszt: 50–200 PLN za pomiar
Praktyka: Większość firm używa metod indicative do bieżącego monitorowania, a metody walidacyjne do oficjalnych audytów (np. dla certyfikacji ISO, audytów klientów).
Podsumowanie i Najczęściej Zadawane Pytania (FAQ)
Kluczowe Wnioski
- Klasy czystości sprężonego powietrza są definiowane przez normę ISO 8573-1 i obejmują trzy kategorie zanieczyszczeń: cząstki stałe, wodę i olej.
- Wybór odpowiedniej klasy zależy od branży i aplikacji. Branża spożywcza wymaga klasy 2.2.1 lub lepszej, warsztaty mogą pracować z klasą 4.5.5.
- Uzdatnianie powietrza wymaga kombinacji filtrów, osuszaczy i separatorów. Nie ma uniwersalnego rozwiązania – każdy system musi być dostosowany do wymagań.
- Pomiary są obowiązkowe. Montaż sprzętu to nie wszystko – musisz regularnie sprawdzać, czy powietrze spełnia wymaganą klasę.
- Inwestycja w czystość powietrza zwraca się poprzez wydłużenie żywotności maszyn, zmniejszenie przestojów i poprawę jakości produktów.
FAQ: Najczęściej Zadawane Pytania
P1: Czym dokładnie jest klasa 1.4.1?
O: Klasa 1.4.1 oznacza:
- Cząstki stałe: Klasa 1 (≤ 20 000 cząstek 0,1–0,5 μm, ≤ 400 cząstek 0,5–1,0 μm, ≤ 10 cząstek 1,0–5,0 μm na m³)
- Woda: Klasa 4 (Ciśnieniowy Punkt Rosy ≤ +3°C)
- Olej: Klasa 1 (≤ 0,01 mg/m³)
To powietrze jest bardzo czyste pod względem cząstek i oleju, ale wilgotne (punkt rosy +3°C). Idealne dla precyzyjnej pneumatyki, ale niewystarczające dla branży spożywczej.
P2: Czy klasa 0 oznacza powietrze absolutnie czyste?
O: Nie. Klasa 0 jest zdefiniowana przez użytkownika lub producenta sprzętu i musi być bardziej rygorystyczna niż klasa 1, ale w granicach dokładności pomiarowej.
Na przykład, producent precyzyjnego zaworu może zdefiniować klasę 0 jako:
- Cząstki stałe: ≤ 5 000 cząstek 0,1–0,5 μm
- Woda: PDP ≤ –80°C
- Olej: ≤ 0,005 mg/m³
Klasa 0 jest najwyższą klasą, ale nie oznacza „absolutnie czystego” powietrza – takie powietrze nie istnieje w praktyce.
P3: Czy mogę używać osuszacza ziębniczego w branży spożywczej?
O: Nie, nie zalecane. Osuszacz ziębniczy osiąga PDP około –20°C, a branża spożywcza wymaga klasy 2.2.1 (PDP ≤ –40°C).
Musisz użyć osuszacza adsorpcyjnego, który osiąga PDP ≤ –40°C. Dodatkowy koszt (około 5 000–15 000 PLN) jest niezbędny ze względów prawnych i zdrowotnych.
P4: Jak często powinienem wymieniać filtry?
O: Zależy od:
- Stanu powietrza wejściowego (jak czyste jest powietrze atmosferyczne)
- Przepustowości systemu (większy przepływ = szybsze zanieczyszczenie)
- Typu filtru (filtry wstępne szybciej się zanieczyszczają)
Praktyka:
- Filtry wstępne: Co 3–6 miesięcy (lub gdy różnica ciśnień przekroczy 0,5 bar)
- Filtry węglowe: Co 6–12 miesięcy
- Separatory wody/oleju: Co 3–6 miesięcy
Zalecenie: Zainstaluj manometry różnicowe na każdym filtrze. Gdy różnica ciśnień przekroczy limit producenta, wymień filtr.
P5: Czy mogę zaoszczędzić pieniądze, wybierając gorszą klasę czystości?
O: Krótkoterminowo tak, ale długoterminowo nie. Oto kalkulator kosztów:
| Scenariusz | Koszt Uzdatniania | Koszt Napraw/Roku | Razem/Rok |
|---|---|---|---|
| Klasa 4.5.5 (niska) | 2 000 PLN | 15 000 PLN | 17 000 PLN |
| Klasa 2.4.2 (średnia) | 8 000 PLN | 3 000 PLN | 11 000 PLN |
| Klasa 1.4.1 (wysoka) | 15 000 PLN | 500 PLN | 15 500 PLN |
Wniosek: Inwestycja w lepszą klasę czystości zwraca się poprzez zmniejszenie kosztów napraw i przestojów produkcji.
5 zaskakujących faktów o klasach czystości sprężonego powietrza
- „Klasa 0” w normie ISO 8573-1 nie oznacza absolutnej czystości — producent lub użytkownik definiuje wymagania, a klasa 0 wskazuje, że akceptowane zanieczyszczenia są niższe niż dla klasy 1, ale nie ma jednolitej, bezwzględnej granicy.
- Klasy czystości sprężonego powietrza oddzielają trzy niezależne parametry (cząstki stałe, woda w postaci ciekłej/oczyszczalnej i olej w postaci ciekłej oraz pary), więc jedna klasa (np. 1) nie musi oznaczać idealnej wartości dla wszystkich trzech składników.
- Numeracja klas jest odwrócona względem intuicji — im mniejsza liczba klasy, tym wyższa czystość; np. klasa 1 jest czystsza niż klasa 3, co może mylić osoby przyzwyczajone do rosnących numerów jako lepszych.
- Pomiar i potwierdzenie klas czystości sprężonego powietrza są technicznie wymagające — analiza wymaga specjalistycznego sprzętu (filtry zbierające cząstki, chromatografia, analizatory oleju, punkt rosy), a wyniki zależą od miejsca i czasu poboru próbki.
- Wymagania klas czystości mają bezpośredni wpływ na koszty eksploatacji i żywotność urządzeń — wyższe klasy czystości (niższe numery) zwykle wymagają bardziej zaawansowanej filtracji i suszenia, ale mogą znacząco zmniejszyć awaryjność i koszty związane z zanieczyszczeniami w procesach produkcyjnych.
Typowe błędy przy definiowaniu wymaganej klasy czystości sprężonego powietrza
Poniżej lista najczęściej popełnianych błędów wraz z krótkim wyjaśnieniem, dlaczego są istotne.
- Brak analizy wymagań procesowych: Nie uwzględnianie rzeczywistych wymagań technologii, urządzeń i produktu prowadzi do zbyt luźnych lub zbyt rygorystycznych specyfikacji.
- Mylenie jednostek i parametrów: Błędne rozumienie stężenia cząstek (np. liczba/objętość), wilgotności czy punktu rosy może prowadzić do nieprawidłowego doboru klasy.
- Opieranie się wyłącznie na katalogach filtrów: Wybieranie klasy na podstawie deklaracji producenta filtrów bez uwzględnienia warunków pracy i całej instalacji.
- Pominięcie analizy źródeł zanieczyszczeń: Niezidentyfikowanie miejsc emisji oleju, wody, cząstek czy mikroorganizmów skutkuje niewłaściwym systemem uzdatniania.
- Brak wytycznych dotyczących monitoringu i kontroli: Określenie klasy bez planu monitorowania i weryfikacji nie daje pewności utrzymania jakości powietrza.
- Nieprzemyślane marginesy bezpieczeństwa: Zbyt mały zapas na ewentualne pogorszenie warunków pracy powoduje ryzyko niespełnienia wymagań w czasie eksploatacji.
- Pominięcie warunków środowiskowych i sezonowych: Niebranie pod uwagę zmian temperatury, wilgotności czy zapylenia zewnętrznego może wpływać na osiągnięcie zadanej klasy.
- Brak współpracy z dostawcami urządzeń końcowych: Niekonsultowanie wymagań z producentami narzędzi, maszyn lub procesów, które korzystają z powietrza, prowadzi do niekompatybilnych specyfikacji.
- Ustalanie wymagań tylko na podstawie norm ogólnych: Stosowanie standardów bez adaptacji do konkretnego procesu lub produktu (np. farmacja vs. przemysł ogólny) może być niewystarczające.
- Niedocenianie kosztów eksploatacji i utrzymania: Wybór klasy bez analizy kosztów filtracji, osuszania i serwisu może skutkować nieekonomicznym rozwiązaniem, które nie będzie utrzymywane prawidłowo.
- Brak planu walidacji po montażu: Nieprzeprowadzenie testów i walidacji po uruchomieniu instalacji uniemożliwia potwierdzenie spełnienia zadanej klasy.
Korzyści z posiadania właściwie określonej klasy sprężonego powietrza
- Zachowanie jakości produktów — minimalizacja zanieczyszczeń (olej, cząstki, woda) zapewnia powtarzalność i zgodność wyrobów z wymaganiami klientów.
- Ochrona urządzeń i narzędzi — prawidłowa klasa powietrza zmniejsza zużycie i korozję elementów pneumatycznych, przedłużając ich żywotność.
- Redukcja awarii i przestojów — mniej zanieczyszczeń to mniejsze ryzyko zatkania, uszkodzeń i awaryjnych przestojów produkcyjnych.
- Zgodność z normami i wymaganiami — spełnienie norm (np. ISO 8573) ułatwia certyfikację, audyty i współpracę z klientami wymagającymi określonej jakości powietrza.
- Oszczędności operacyjne — optymalizacja filtracji i punktów przygotowania powietrza zmniejsza koszty serwisu, wymiany elementów oraz strat procesu.
- Poprawa bezpieczeństwa procesów — kontrolowane powietrze obniża ryzyko wad krytycznych w aplikacjach medycznych, spożywczych czy farmaceutycznych.
- Optymalizacja utrzymania ruchu — określona klasa umożliwia zaplanowanie odpowiednich czynności konserwacyjnych i wymiany filtrów zgodnie z rzeczywistymi potrzebami.
- Lepsza wydajność produkcji — stabilne parametry powietrza przekładają się na bardziej efektywną i przewidywalną pracę procesów pneumatycznych.
- Łatwiejsza dokumentacja i audytowalność — zdefiniowana klasa ułatwia tworzenie procedur, zapisów kontrolnych i raportów dla klientów oraz organów nadzorczych.
Klasy czystości sprężonego powietrza — wywiad z ekspertem BNT SIGMA
Czym są klasy czystości sprężonego powietrza według normy ISO 8573-1?
Ekspert BNT SIGMA: Klasy czystości sprężonego powietrza wg ISO 8573-1 to system klas jakości sprężonego powietrza, który określa poziom czystości w zakresie cząstek stałych, zawartości wody (wilgotność) i oleju. Norma ISO 8573-1 podaje różne klasy dla tych trzech parametrów, co pozwala jednoznacznie zdefiniować wymaganą jakość sprężonego powietrza dla konkretnej instalacji sprężonego powietrza.
Dlaczego ważne jest stosowanie klasyfikacji jakości sprężonego powietrza?
Ekspert BNT SIGMA: Klasyfikacja jakości sprężonego powietrza pozwala dobrać odpowiednie elementy systemu sprężonego powietrza, takie jak filtry sprężonego powietrza czy osuszacze powietrza, aby uzyskać odpowiedniej jakości powietrze w procesie. Dzięki temu minimalizujemy ryzyko uszkodzeń, zanieczyszczeń produktów i awarii urządzeń oraz spełniamy wymagania norm i klientów.
Jak określić potrzebną klasę czystości dla konkretnego procesu?
Ekspert BNT SIGMA: Najpierw analizujemy wymagania procesu i normy branżowe — powietrza zgodnie z normą ISO może być wymagane dla medycyny, spożywki czy elektroniki. Następnie dobieramy klasy jakości sprężonego powietrza według normy ISO 8573-1, uwzględniając poziom czystości powietrza, temperaturę sprężonego powietrza i ryzyko zanieczyszczeń. W praktyce im niższy numer klasy, tym wyższy poziom czystości.
Co oznacza „powietrze klasy 3” i jak się ma do innych klas?
Ekspert BNT SIGMA: Powietrze klasy 3 według ISO 8573-1 oznacza określony poziom czystości w trzech obszarach: cząstek, wilgotności i oleju. W porównaniu do niższych klas (np. klasy 1 lub 2) klasa 3 dopuszcza większą zawartość zanieczyszczeń — stąd termin „niższe klasy” odnosi się do wyższych numerów, czyli niższego poziomu czystości. Dobór zależy od wymogów procesu.
Jakie metody przygotowania sprężonego powietrza są najskuteczniejsze?
Ekspert BNT SIGMA: Kluczowe są filtry sprężonego powietrza, osuszacze powietrza (adsorpcyjne i chłodnicze) oraz odpowiednia filtracja sprężonego powietrza na różnych etapach instalacji. System sprężonego powietrza powinien zawierać stopniową filtrację, usuwanie kondensatu i monitoring jakości sprężonego powietrza, aby zapewnić stabilny poziom czystości.
Jak często należy wykonywać pomiar czystości sprężonego powietrza?
Ekspert BNT SIGMA: Częstotliwość pomiaru czystości sprężonego powietrza zależy od wymagań procesu i ryzyka. W wielu zakładach rekomendujemy regularne monitorowanie jakości sprężonego powietrza — np. kwartalnie lub co pół roku dla stabilnych systemów, a częściej (miesięcznie) tam, gdzie wymagany jest wysoki poziom czystości lub zmienne warunki pracy.
Czy norma ISO 8573-1 określa metody pomiarowe?
Ekspert BNT SIGMA: Norma ISO 8573-1 opisuje klasy czystości sprężonego powietrza, natomiast szczegółowe metody pomiaru czystości sprężonego powietrza i procedury są opisane w powiązanych normach i wytycznych. W praktyce stosuje się certyfikowane laboratoria i kalibrowane instrumenty do oceny czystości gazu.
Jak filtry i osuszacze wpływają na osiągnięcie wymaganej jakości sprężonego powietrza?
Ekspert BNT SIGMA: Filtracja sprężonego powietrza usuwa cząstki i olej, natomiast osuszacze sprężonego powietrza obniżają wilgotność. Odpowiednio dobrane filtry i osuszacze pozwalają uzyskać jakość sprężonego powietrza zgodnie z normą ISO i utrzymać stabilny poziom czystości. Ważne są też regularne przeglądy i wymiana wkładów filtracyjnych.
Co to znaczy „sprężonego powietrza zgodnie z normą ISO” w praktyce?
Ekspert BNT SIGMA: Oznacza to, że jakość sprężonego powietrza jest określona i potwierdzona według klas ISO 8573-1. W praktyce przeprowadza się analizę składu powietrza, pomiary cząstek, absolutną wilgotność i zawartość oleju, a wyniki porównuje ze standardami czystości. Dzięki temu klient otrzymuje powietrze spełniające wymagania procesowe.
Jak monitorować jakość sprężonego powietrza w czasie rzeczywistym?
Ekspert BNT SIGMA: Do monitorowania jakości sprężonego powietrza polecamy zintegrowane systemy monitoringu z czujnikami wilgotności, cząstek i oleju. System sprężonego powietrza z ciągłym monitorowaniem umożliwia natychmiastową reakcję na odchylenia od wymaganej jakości i zapobiega wzrostowi zanieczyszczeń.
Jak uzyskać czyste sprężone powietrze w zakładzie o wysokich wymaganiach?
Ekspert BNT SIGMA: W takich przypadkach stosujemy kombinację niskich numerów klas ISO (wysokiego poziomu czystości powietrza), wielostopniowej filtracji, osuszaczy oraz systemów redundancji i monitoringu. Projekt instalacji sprężonego powietrza obejmuje ocenę źródła sprężania powietrza, temperatury sprężonego powietrza oraz ryzyka kontaminacji.
Czy można poprawić klasę czystości bez wymiany całej instalacji?
Ekspert BNT SIGMA: Tak — często wystarczy modernizacja punktów filtracyjnych, dodanie osuszaczy powietrza, optymalizacja odwadniania i wdrożenie monitoringu. Często polecamy audyt, aby określić, które elementy wpływają na jakość i jakie działania przyniosą największy efekt kosztowo‑efektywny.
Jakie są najczęstsze błędy przy ocenie i utrzymaniu czystości sprężonego powietrza?
Ekspert BNT SIGMA: Najczęstsze błędy to ignorowanie norm ISO 8573-1, brak regularnego pomiaru czystości sprężonego powietrza, nieodpowiedni dobór filtrów sprężonego powietrza, brak serwisu osuszaczy powietrza i brak systemów monitorowania. To prowadzi do pogorszenia jakości, awarii i niezgodności z wymaganiami klienta.
Dodaj komentarz
Musisz się zalogować, aby móc dodać komentarz.
